煤礦采煤工作面兩端有很多機械設備，這些機械設備的移位、更換和檢修均用到煤礦手拉葫蘆。手拉葫蘆的懸掛基礎是井下支護所用的工字鋼頂梁或鉸接頂粱，手拉葫蘆的掛鉤不能直接懸掛在上述頂梁上，而需要通過盤繞圓環鏈或其他中聞掛具才能實現手拉葫蘆的懸掛。本文介紹一種與礦用手拉葫蘆配套使用的掛具，該掛具結構筒單、加工容易，可使手拉葫蘆的懸掛工作變得方便可靠。

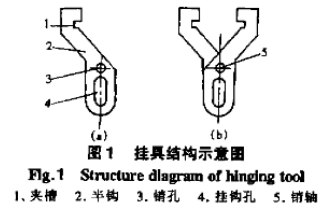

掛具的結構原理如圖1所示，掛具的主體部分是2個尺寸形狀完全相同的部件，這里稱之為半鉤。半鉤上有夾槽、銷孔和掛鉤孔，如圖1(a)所示，央槽用來夾持工字鋼頂梁或鉸接頂梁的下緣，銷孔中穿^蛸軸將半鉤組裝成掛具如圖1(b)所示。2個半鉤繞銷軸轉動可改變2個央槽之間的距離實現摘下和安上掛具的動作。掛鉤孔中插人手拉葫蘆的掛鉤，煤礦手拉葫蘆的掛鉤起到固定銷的作用，限制2個半鉤開臺，實現掛具夾持牢固。
